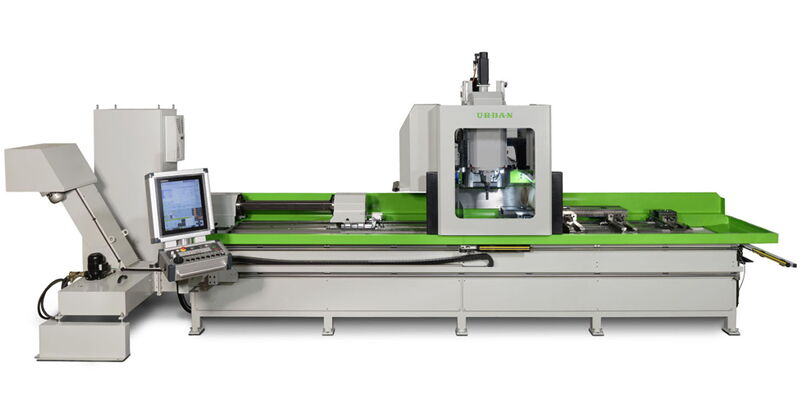

Profilbearbeitungszentrum AP-B

für Fräs- und Bohrarbeiten, in Stahl, Edelstahl und Aluminium



  • Standardlängen: 3000 mm / 4000 mm / 6500 mm
  • Sonderlängen bis 15.000 mm möglich
  • Arbeitsbereich Y-Achse 400 mm, Z-Achse 300 mm (400 mm optional)
  • Heidenhain CNC Steuerung TNC620
  • 5,5 kW Riemenspindel 6000 min-1 (Option 7,5kW Riemenspindel 6000 min-1, Motorspindel 14kW 14000 min-1)
  • Werkzeugaufnahme SK40 DIN69871, Option HSK63A
  • Automatische Zentralschmierung
  • Werkzeugkühlung Emulsion oder Sprühnebel (Option Innere Kühlmittel Zufuhr)
  • Offener Tischaufbau für freien Spänefall
  • Spänewanne oder Späneförderer (Option)
  • Werkzeugwechsler mitfahrend 12 (24) Plätze, Werkzeug Ø 100 mm, WZ Länge 230 mm



Was Sie noch wissen sollten

___________________

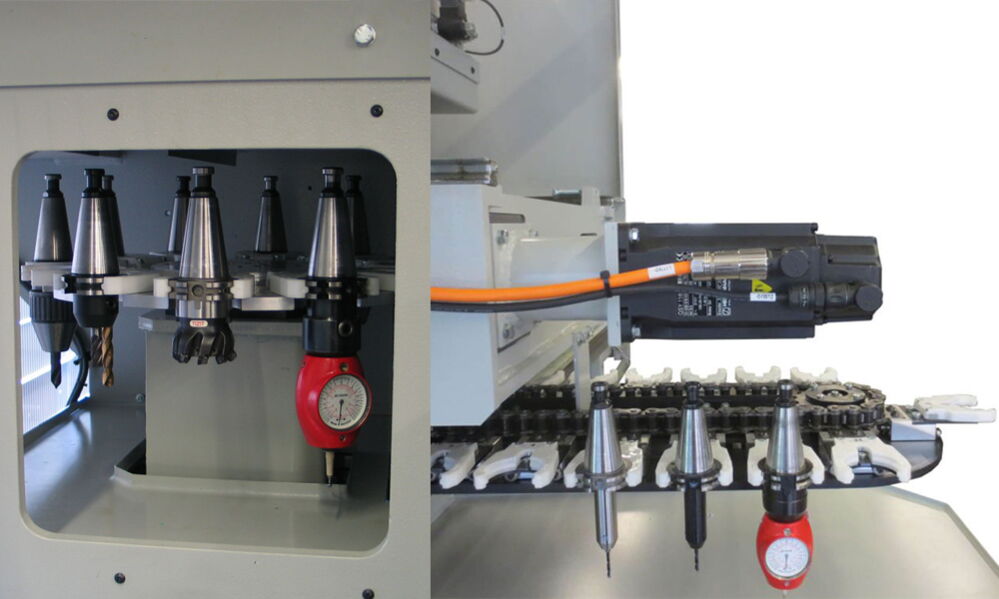

Werkzeugwechsler

Teller Magazin

  • 12 Werkzeugplätze SK 40 oder HSK 63
  • Mitfahrend
  • Werkzeuge bis Ø 100
  • Max. Werkzeuglänge 230 mm ab Spindelnase

Optional: Ketten Magazin

  • 24 Werkzeugplätze SK 40 oder HSK 63
  • Mitfahrend
  • Werkzeuge bis Ø 100
  • Max. Werkzeuglänge 230 mm ab Spindelnase

Spindel

Als Werkzeugspindeln stehen zur Auswahl:

  • Standard- Riemenspindel SK40  DIN 69871
    0-6000 min-1  5,5kW
  • Riemenspindel  SK40 DIN 69871
    0-6000 min-1   7,5kW (Option)
  • Motorspindel SK40  DIN 69871
    100-14000 min-1   14kW (Option)
  • Motorspindel HSK63A DIN 69893
    100-14000 min-1   14kW (Option)

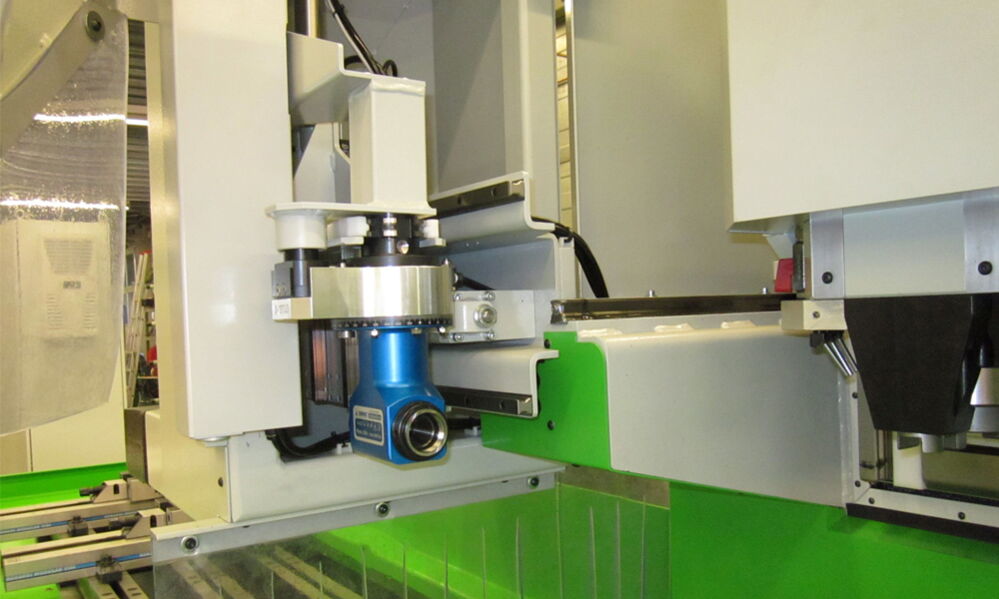

1 Platz Zusatzwechsler Sonderwerkzeug


Optional können bis zu zwei Einzelplatz-Wechsler für große Werkzeuge wie z.B. einen Winkelkopf oder Scheibenfräser angebaut werden. Diese sind mitfahrend und ermöglichen so eine zeitsparende Einbindung der Sonderwerkzeuge in den Programmablauf.
