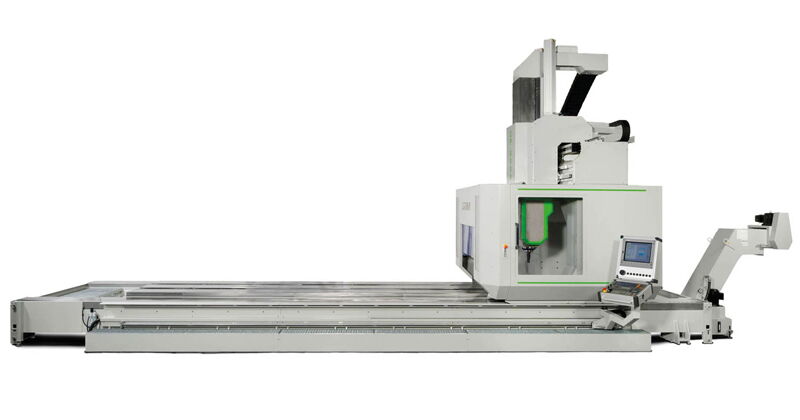

Portalfräszentrum UP

  • Standardlängen: 3000 mm / 4500 mm / 6000 mm / 8500 mm
  • Sonderlängen auf Anfrage
  • Arbeitsbereich Y-Achse 1200 mm (2000 mm), Z-Achse 600 mm
  • Heidenhain CNC Steuerung TNC640
  • Schwenkkopf mit  Motorspindel 25kW, 14000 min-1
  • Werkzeugaufnahme SK40 DIN69871, Optional HSK63
  • Automatische Zentralschmierung
  • Werkzeugkühlung Emulsion oder Sprühnebel (Optional Innere Kühlmittel Zufuhr)
  • Niedere Tischhöhe (600 mm) für optimale Zugänglichkeit
  • Späneförderer
  • Kettenmagazin mit Doppelgreifer mitfahrend 30 (Optional 40) Plätze, Werkzeug Ø 100 mm, WZ Länge max. 250 mm



Was Sie noch wissen sollten

___________________

Werkzeugwechsler

Ketten - Werkzeugmagazin

  • 30 (Optional 40) Werkzeugplätze SK 40 oder HSK 63
  • Mitfahrend
  • Werkzeuge bis Ø 100
  • Max. Werkzeuglänge 250 mm ab Spindelnase

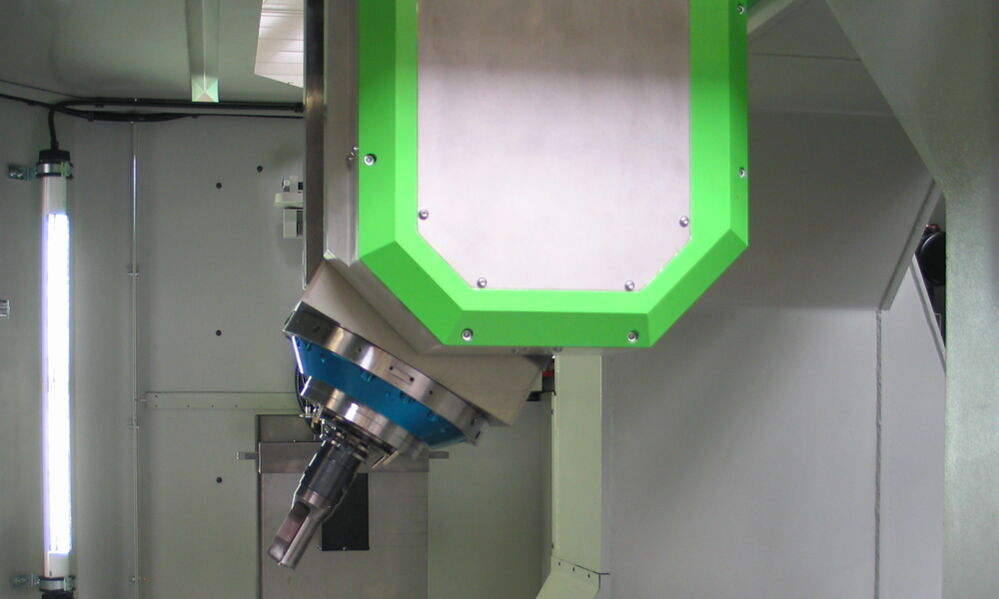

Spindelkopf

Spindelköpfe Varianten:

  • 3-Seiten Gabelkopf SK40  DIN 69871
    100-15000 min-1 25kW
  • 5-Seiten Gabelkopf SK40  DIN 69871
    100-15000 min-1   28kW (Option)
  • beide Köpfe sind optional in HSK63 DIN 69893 erhältlich



Zusatzwechsler Sonderwerkzeug


Optional kann ein Pick-Up Wechsler für 1 oder mehrere Werkzeuge montiert werden. Dieser ermöglicht eine zeitsparende Einbindung von Sonderwerkzeugen in den Programmablauf.

Schwenkrundtisch



Der Schwenk - Rund - Tisch ermöglicht eine vollwertige 5-Achs Bearbeitung kleinerer Werkstücke in einem gesonderten Bereich der Maschine.
