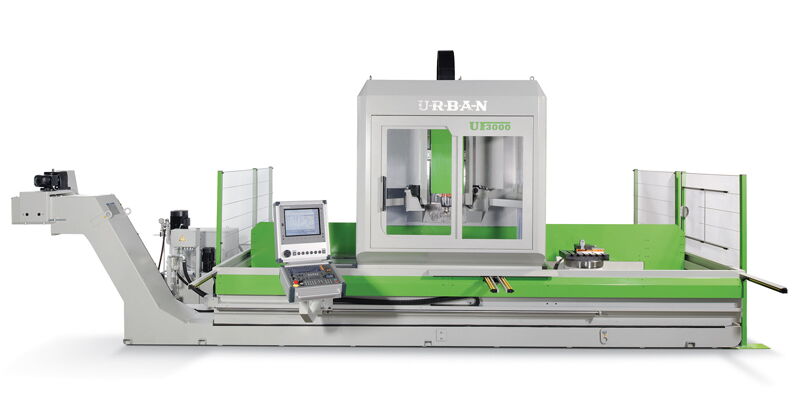

Fahrständerfräszentrum UF

  • Standardlängen: 3000 mm / 6000 mm
  • Sonderlängen auf Anfrage
  • Arbeitsbereich Y-Achse 700 mm (800 mm), Z-Achse 500 mm
  • Heidenhain CNC Steuerung TNC 620 / TNC 640
  • Riemenspindel 10 kW 6000 min-1  Optional: Motorspindel 25 kW 18000 min-1
  • Werkzeugaufnahme SK40 DIN69871, Optional HSK63A
  • Automatische Zentralschmierung
  • Werkzeugkühlung Emulsion oder Sprühnebel (Optional Innere Kühlmittel Zufuhr)
  • Niedere Tischhöhe (600 mm) für optimale Zugänglichkeit
  • Offener Tischaufbau für freien Spänefall
  • Späneförderer
  • Kettenmagazin mitfahrend 30 (40) Plätze, Werkzeug Ø 100 mm, WZ Länge 300 mm



Was Sie noch wissen sollten

___________________

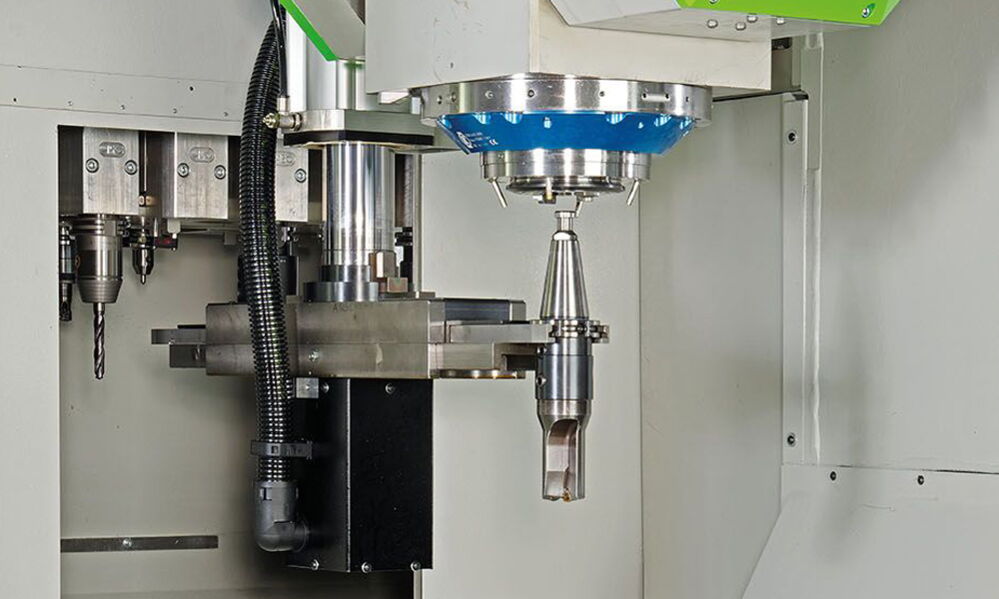

Werkzeugwechsler

Ketten - Werkzeugmagazin

  • 30 (Optional 40) Werkzeugplätze SK 40 oder HSK 63
  • Mitfahrend
  • Werkzeuge bis Ø 100
  • Max. Werkzeuglänge 320 mm ab Spindelnase

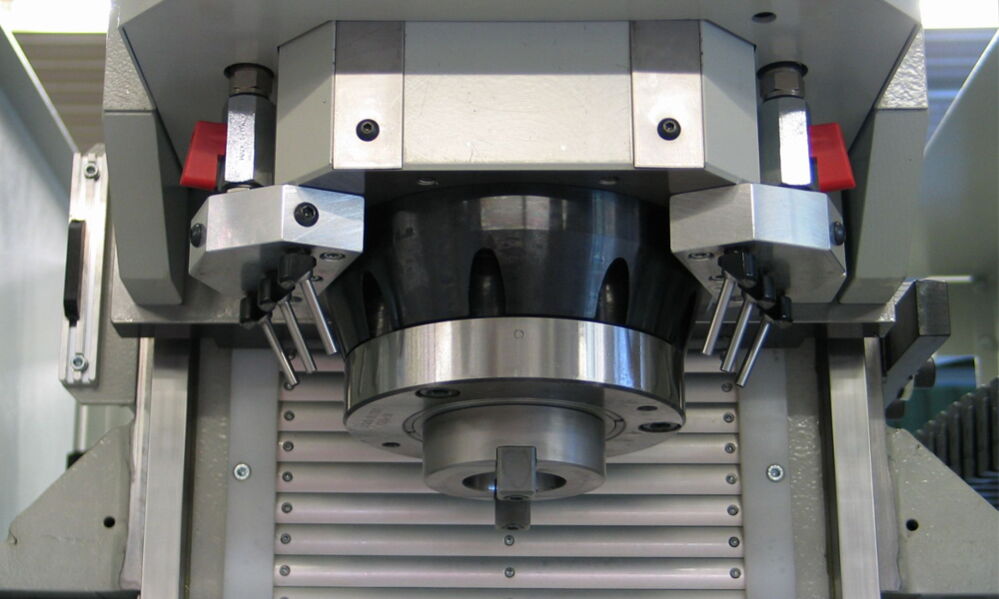

Spindel

Werkzeugspindeln Varianten:

  • Standard- Riemenspindel SK40 DIN 69871
    0-6000 min-1 15kW
  • Motorspindel SK40  DIN 69871
    100-15000 min-1   25kW (Optional)
  • Motorspindel SK40  DIN 69871
    100-18000 min-1   25kW (Optional)
  • Motorspindeln auch in HSK63A DIN 69893 erhältlich

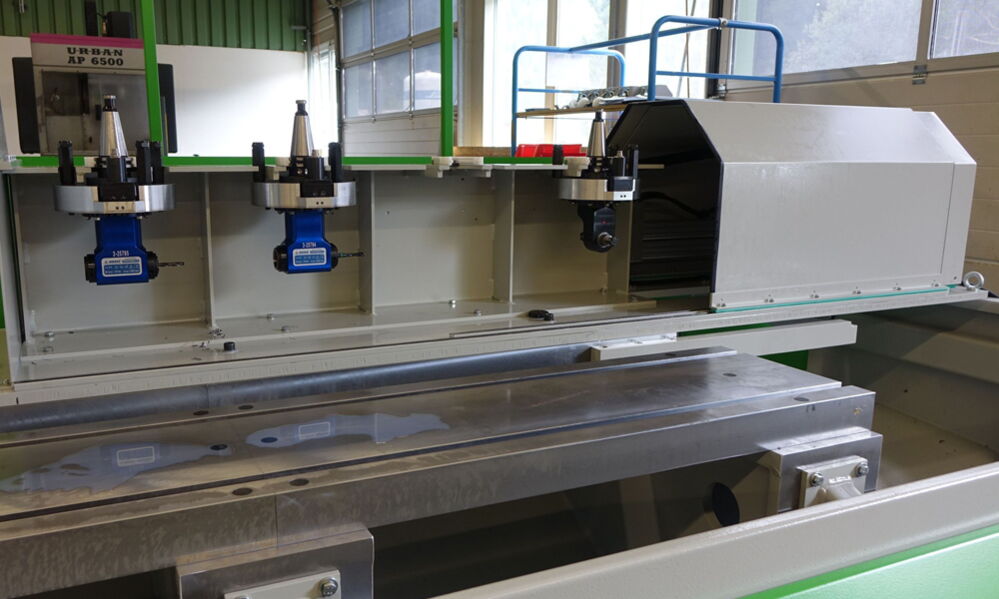

Zusatzwechsler Sonderwerkzeug


Optional kann ein Pick-Up Wechsler für 1 oder mehrere Werkzeuge montiert werden. Dieser ermöglicht eine zeitsparende Einbindung von Sonderwerkzeugen in den Programmablauf.

Schwenkrundtisch


Der Schwenk - Rund - Tisch ermöglicht eine vollwertige 5-Achs Bearbeitung kleinerer Werkstücke in einem gesonderten Bereich der Maschine.
